Sistema Captazione Acque
L’acqua di infiltrazione è uno dei principali problemi delle opere in sotterraneo e può provocare problemi alla viabilità dovuta all’accumulo di acqua sulla carreggiata. La soluzione sta nel convogliare quest’acqua ed allontanarla con un sistema di captazione e smaltimento.
Si tratta di un sistema completo di captazione delle acque che drenano dal terreno, questo è composto da una greca in GFRP, da una canaletta che raccoglie le acque convogliate al suo interno dalla greca, dalle discenderie che convoglia l’acqua nella canalizzazione al marciapiede.
Essendo destinato all’utilizzo in galleria tutti i componenti del sistema vengono realizzati con un formulati che consentono di ottenere, in conformità a quanto previsto dal D.M. 15.03.2005 e D.M. 16.02.2009, la casse di reazione al fuoco la B-s2, d0.

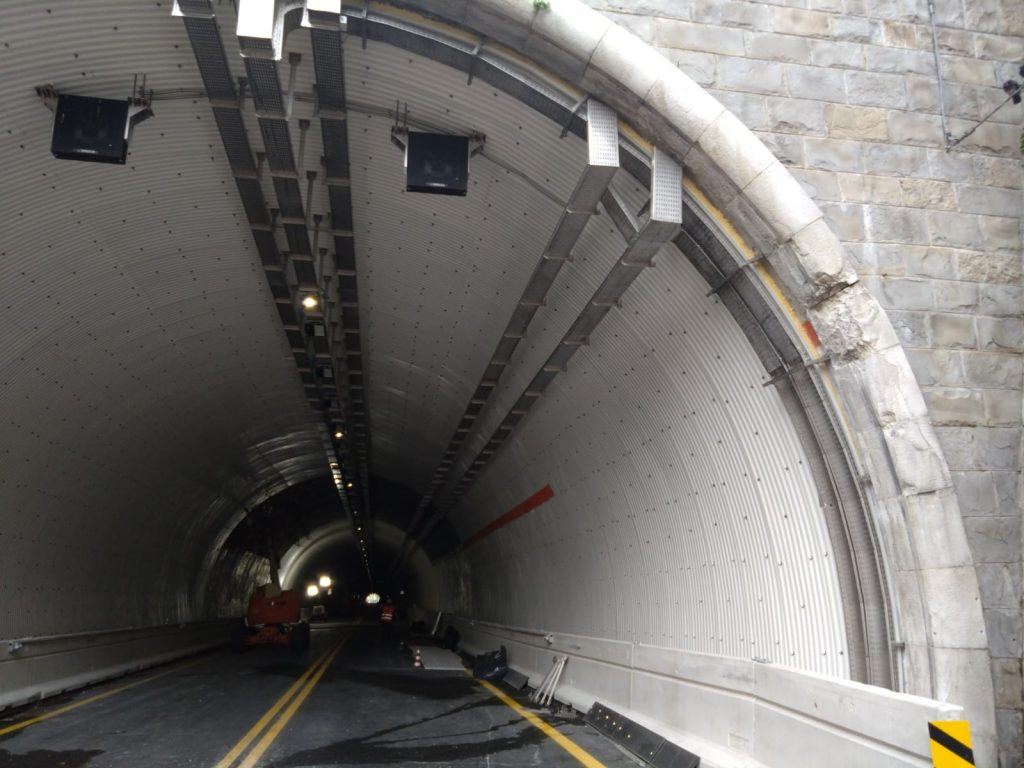

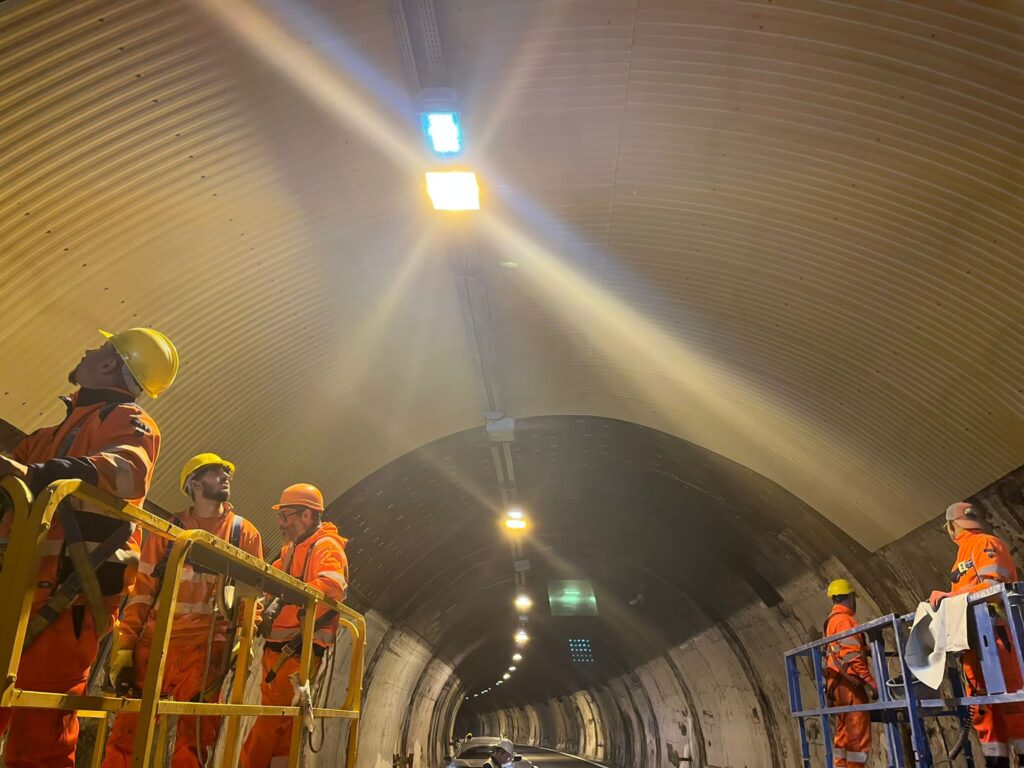

Aqua-Lux panel
Aqua-lux panel è un profilo pultruso in resina acrilica termoindurente rinforzata con fibra di vetro. Il materiale offre caratteristiche di particolare resistenza alla corrosione, isolamento elettrico, radio trasparenza ed estrema leggerezza. Essendo flessibile si adatta alla parete curva della galleria rendendo agevoli le operazioni di messa in opera del prodotto.
Il prodotto è inoltre corredato di certificazione EPD.

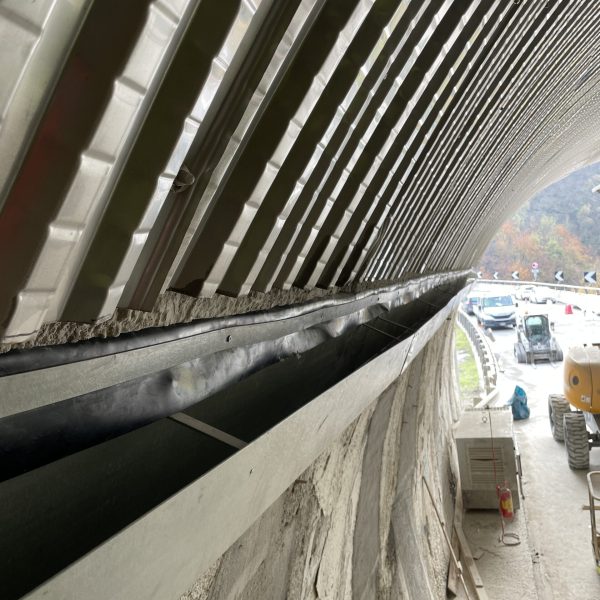

Canaletta
Il prodotto base è realizzato con tecnologia di stampaggio in continuo in GFRP, materiale con caratteristiche di particolare resistenza alla corrosione, isolamento elettrico e radio trasparenza.
La geometria della sezione presenta la superficie di contatto alla parete della galleria avente una inclinazione di 65° rispetto all’orizzontale.
La canaletta in GFRP è parte del sistema di captazione acque in galleria.
La canaletta ha una portata di 25 lt/m e un peso di 4.5 kg/m.
Il prodotto è inoltre corredato di certificazione EPD.

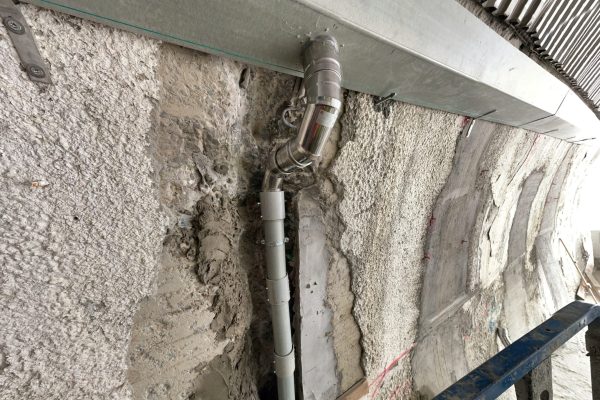

Discenderia
Il prodotto base è realizzato con tecnologia di stampaggio in continuo in GFRP, materiale con caratteristiche di particolare resistenza alla corrosione, isolamento elettrico e radio trasparenza.
La discenderia è realizzata mediante accoppiamenti di moduli base tubo Ø90 con innesto a “bicchiere” di lunghezza utile pari a 44 cm.
I moduli sono accoppiati mediante cerniera che permette una rotazione di circa 5° tra elementi contigui, tale rotazione permette alla discenderia di assecondare il profilo della galleria fino a raggi di curvatura di 5 metri.
Presenta anche caratteristiche di sicurezza in caso di urto accidentale di mezzi, quali auto e camion.

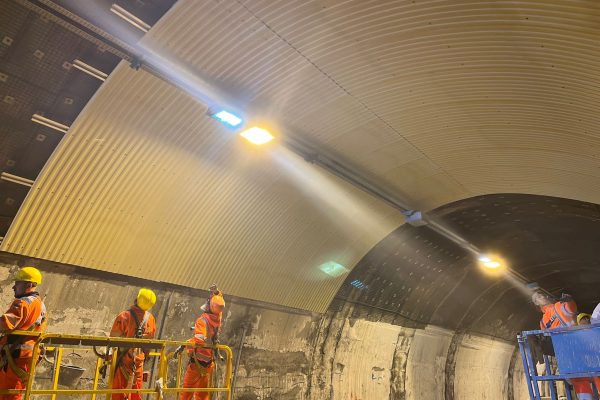

Pannello carter
Il sistema discenderia è stato progettato potere essere installato anche sotto traccia, in tal caso è previsto un profilo carter di chiusura di materiale analogo (GFRP) e che può essere curvato in campo elastico adattandosi a diversi raggi di curvatura delle gallerie.
Il profilo carter di chiusura è di facile montaggio e smontaggio per permettere una rapida ispezione e manutenzione della discenderia.
