Scavo con TBM
La realizzazione di tunnel tramite la tecnica dello scavo meccanizzato ha avuto degli sviluppi importantissimi, infatti le frese a piene sezioni, note come TBM, sono state impiegate con successo per lo scavo di rocce dure e terreni sciolti in diverse condizioni geomeccaniche, consentendo di realizzare opere in sotterraneo in condizioni ritenute impossibili fino a qualche decennio fa. Questa metodologia di scavo permette di scavare tunnel con dimensioni molto variabili, si va dai 400 mm di diametro nel caso di microtunneling (con TBM guidate in remoto) a diametri oltre i 17 m. La qualità del prodotto finale è meno variabile perché la maggior parte dei casi prevede come supporto l’utilizzo di conci prefabbricati sui quali il controllo risulta essere maggiore di supporti gettati in opera.

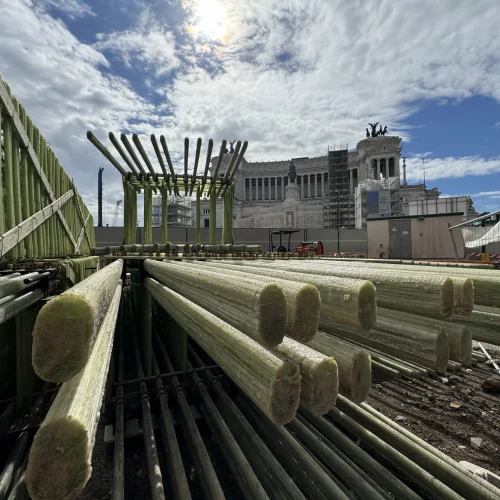

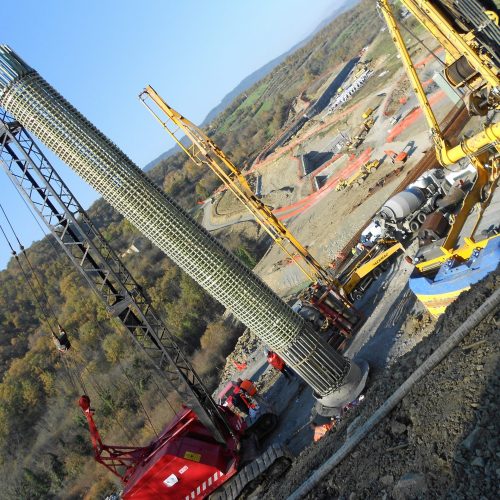

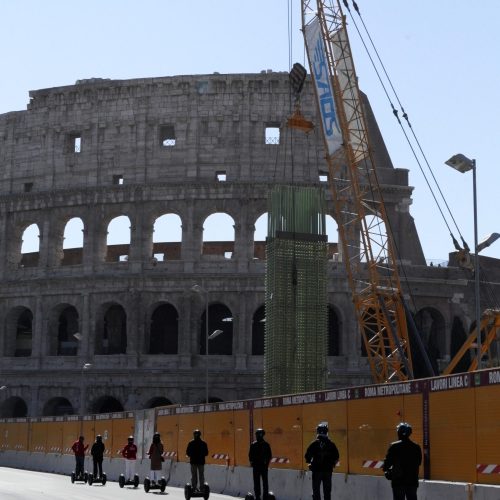

Soft Eye - Pali e diaframmi
Durante lo scavo con TBM è necessario rafforzare le pareti di stazioni o pozzi di ventilazione interessate dal successivo passaggio della TBM.
ATP progetta e produce qualsiasi tipo di rinforzo in vetroresina per l’armatura di pali e diaframmi.
Il contributo di ATP inizia dalla progettazione dell’opera, momento in cui, può fornire in brevissimo tempo e gratuitamente un dimensionamento preliminare dell’armatura.

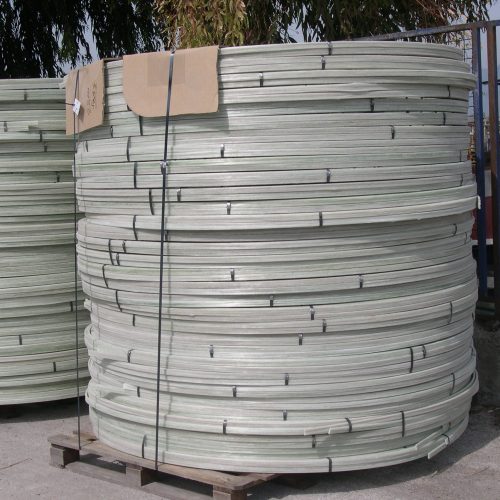

Staffe
Requisito peculiare unico delle armature realizzate e fornite da ATP, una tipologia di staffa “chiusa”, senza sovrapposizioni e/o incollaggi, con caratteristiche a taglio e confinamento del calcestruzzo molto elevate.
La staffa chiusa presenta anche il vantaggio di potere essere realizzata con un raggio di curvatura inferiore, con conseguente aumento della caratteristica globale della paratia.
BARRE OVALI
La norma europea EN-1538 2000 esecuzione diaframmi, vieta l’uso di bundle di barre superiore a due elementi e prescrive una distanza minima tra le barre longitudinali di armatura al fine di garantire una buona cementazione.
La ATP ha sviluppato barre di armatura con particolari geometrie e “grosse” sezioni, ovali e trapezoidali, al fine di rispondere alle prescrizioni della EN-1538 2000 in caso di carichi molto elevati che comportano congestione delle armature.
Ground Anchor

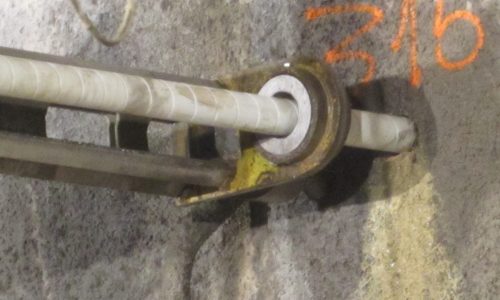

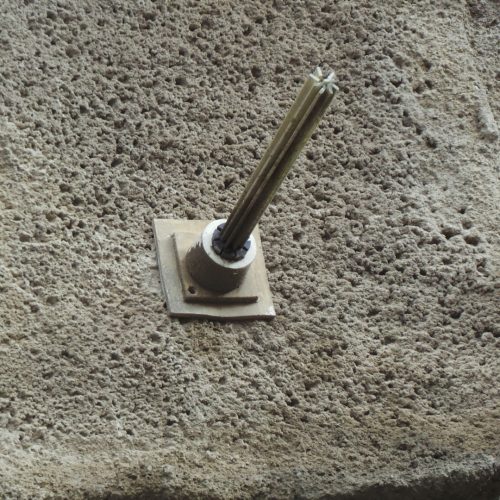

RWB-star Anchor è composto da 8 profili in VTR disposti a stella, così da massimizzare l’aderenza dell’ancoraggio con la miscela di cementazione.

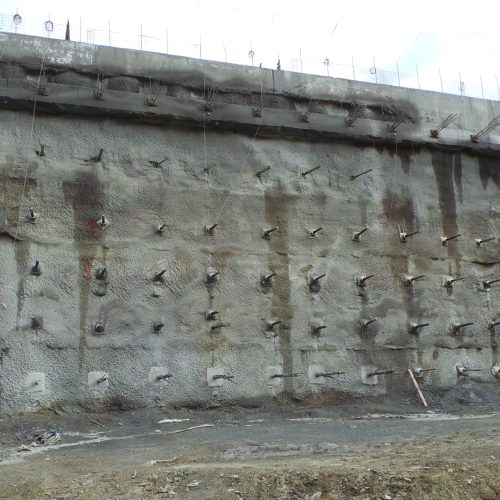

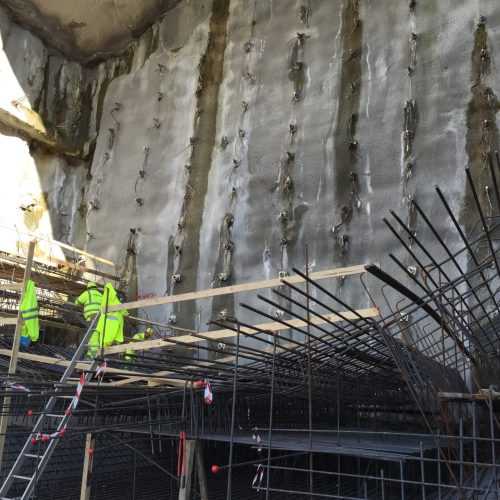

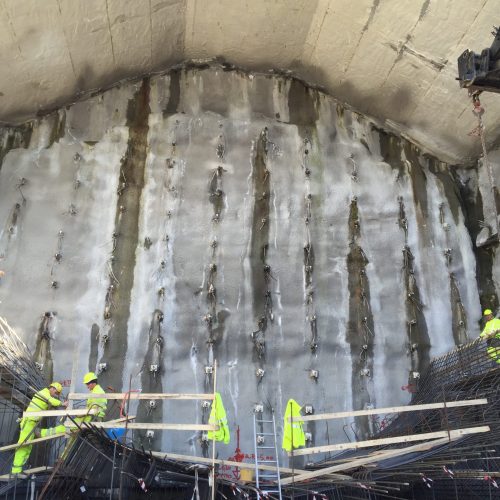

Nella realizzazione degli imbocchi delle gallerie vengono realizzate paratie di pali o diaframmi spesso tirantati. Nella fase successiva di scavo i tiranti saranno rimossi o demoliti, per questo motivo l’uso di tiranti in acciaio può risultare costoso e pericoloso.
I tiranti in GFRP offrono vantaggi di maggiore sicurezza e di costi ridotti.
Il nostro tirante RWB-star Anchor può essere pretensionato prima della completa cementazione, in modo da contenere le deformazioni della paratia.

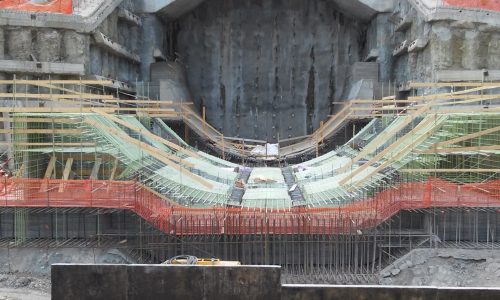

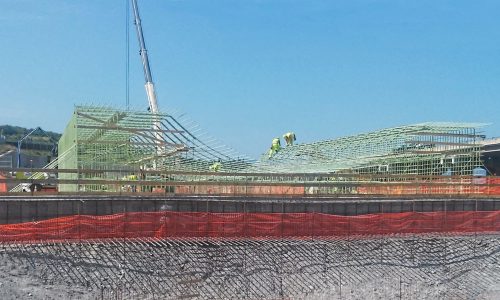

Culla di lancio

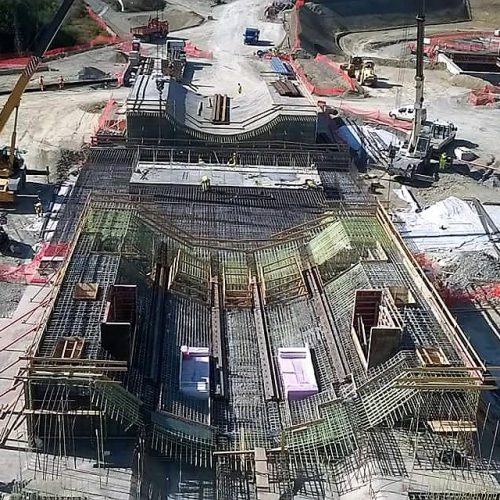

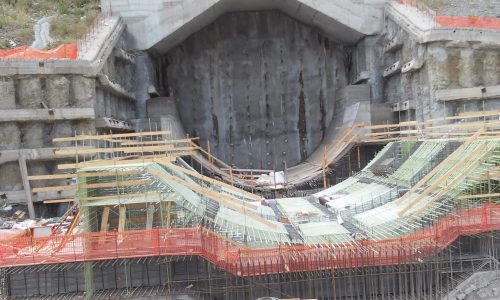

Al fine di garantire l’operazione di montaggio e varo della TBM viene realizzata una struttura in calcestruzzo armato definita “culla di lancio”. In molti casi può risultare utile e conveniente realizzare la struttura con armature in GFRP soprattutto quando deve essere successivamente demolita, in parte o totalmente, in modo da realizzare strutture di servizio per la collocazione di sale tecniche operative.

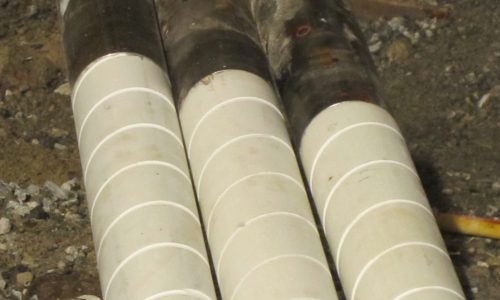

Fit system

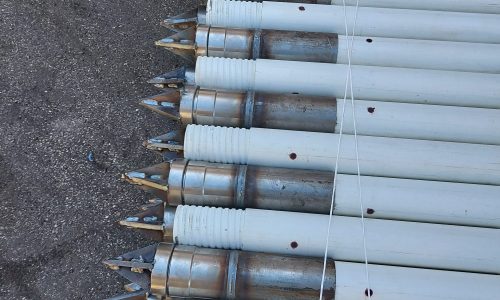

Sistema per il consolidamento strutturale di gallerie e scavi in genere eseguiti in terreni incoerenti composto da tubi in vetroresina GFRP giuntabili, punte a perdere o a recupero, manicotti ed attrezzatura di perforazione in tutto adatto all’infissione mediante rotopercussione esterna.
Travi Correa
Le travi di correa sono elementi strutturali fondamentali negli per l’armatura delle paratie di imbocco per scavi di gallerie con TBM (Tunnel Boring Machine).
Svolgono un ruolo chiave nella stabilizzazione della paratia, abbinate a tiranti attivi supportono il fronte nella fase di demolizione dello stesso.
La ATP ha sviluppato un sistema, Maiandros wall, abbinato a tiranti attivi completamente realizzato in GFRP, il sistema permette una demolizione in economia e sicurezza.

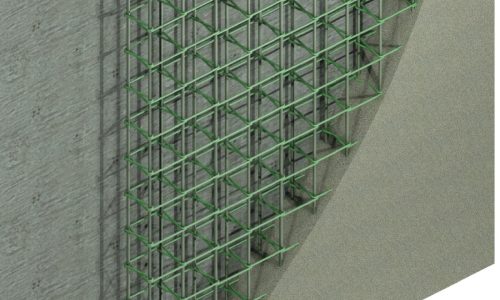

Armor wall
ATP ha sviluppato gabbie di armatura con barre in GFRP e staffe sagomate per l’armatura di pareti fronte scavo e side-wall.
Queste gabbie possono essere fornite in moduli pre-assemblati e, grazie alla loro leggerezza, sono facilmente trasportabili e movimentabili in cantiere anche senza ausilio di mezzi meccanici, ne risulta un’installazione rapida ed in sicurezza.
La gabbia presenta registri di armatura nelle due direzioni e può essere personalizzata in varie configurazioni in funzione di specifiche esigenze progettuali
